Plate-forme de transport et de montage "Panneaux de porte roulante"
Spécifications
Information
- Longueur de la plate-forme (PFL) : 2.060 mm
- Largeur de la plate-forme (PFB) : 1.200 mm
- Hauteur de la plate-forme (PFH) : 700 mm
- Longueur totale (L) : env. 2.275 mm
- Largeur totale (L) : env. 1.731 mm
- Hauteur totale (H) : env. 2.500 mm
- Largeur d'appui (AB) : 700 mm
- Roues pivotantes : 4 pièces, Ø 160 mm
- Revêtement : alu strié (R9)
- Garde-corps : 1 x grand côté fixe, 2 x petit côté fixe
- Porte de sécurité : Côté frontal à ressort
- Charge surfacique : 1,5 kN/m².
- Charge totale : 300 kg
Demande du client et mission
Un constructeur de véhicules de premier plan était confronté au défi de développer un podium de montage spécialisé pour l'assemblage de panneaux de porte roulante sur des caisses de camion. Dans l'environnement dynamique et exigeant de l'assemblage de véhicules, il était crucial de concevoir un podium qui non seulement augmenterait l'efficacité du processus de montage, mais répondrait également aux normes les plus élevées en matière d'ergonomie et de sécurité au travail. De plus, il était essentiel que la construction du podium soit stable, fiable et conforme à toutes les normes et réglementations industrielles applicables, afin d'assurer une intégration transparente dans les processus de travail existants.
- Podium de montage pour panneaux de porte roulante sur caisses de camion
- Travail ergonomique et sécurisé
- Conception stable, fiable et conforme aux normes
Notre solution
Concept de podium de transport et de montage

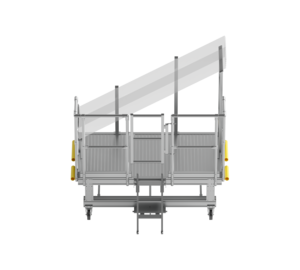

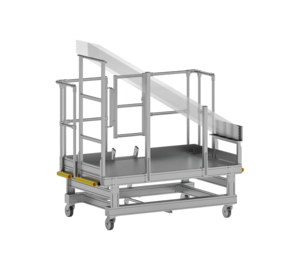

Le podium de transport et de montage "Panneaux de porte roulante" a été développé pour monter de manière sûre et efficace les panneaux de porte roulante. Les panneaux sont temporairement stockés sur un support incliné du podium et transportés à l'étape suivante du processus, permettant ainsi un assemblage efficace.
Réalisation technique et fonctionnalité

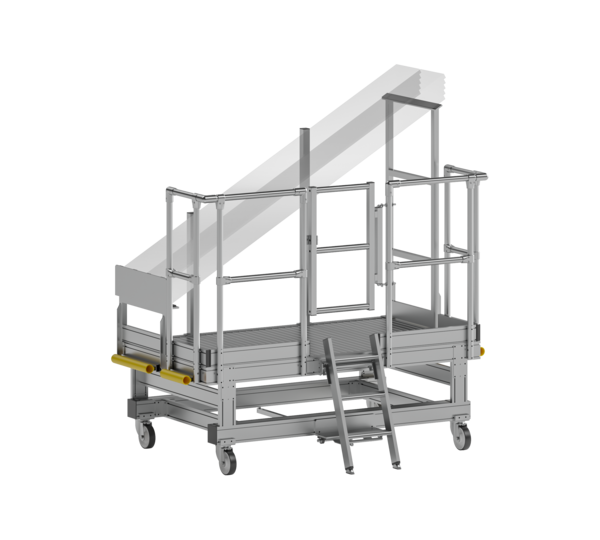

Le podium se compose de deux cadres latéraux, d'une plateforme, d'une balustrade et d'un châssis avec verrouillage central. Une échelle amovible sur le côté longitudinal assure un accès sûr, et un support incliné pour les panneaux de porte roulante sur le côté opposé permet une manipulation pratique et ergonomique des panneaux. Une protection contre les chocs aux deux extrémités offre une sécurité supplémentaire. La plateforme mesure 2000 mm de longueur, 1200 mm de largeur et 700 mm de hauteur.
Châssis et caractéristiques de sécurité
Le châssis se compose de quatre roulettes pivotantes d'un diamètre de 160 mm. Le fonctionnement du frein se fait depuis le côté longitudinal.
Revêtement et balustrade
La plateforme est dotée d'un revêtement en aluminium strié (R9). La balustrade est fixe sur un côté longitudinal et les deux extrémités. Une porte de sécurité à ressort à l'extrémité et une autre porte de sécurité sur le côté gauche augmentent la sécurité lors du travail.
Capacités de charge
La charge surfacique de la plateforme est de 1,5 kN/m² et la charge totale est de 300 kg.
Conclusion
Le podium de transport et de montage "Panneaux de porte roulante" offre une solution optimale pour l'assemblage de panneaux de porte roulante. Avec sa conception ergonomique et sécurisée, combinée à des fonctionnalités pratiques, il permet un travail efficace et confortable tout en respectant les normes de sécurité les plus élevées.
- Certification d'entreprise : ISO 9001
- Certification d'entreprise : ISO 14001
- Certification d'entreprise : EN 1090
- Certification d'entreprise : EcoVadis
- RoHS
- REACH
- Le groupe MUNK se conforme à un code de conduite.
- La loi sur la chaîne d'approvisionnement ne s'applique pas en raison de notre taille
- Les matériaux utilisés sont indiqués dans la spécification technique
- Production respectueuse des ressources : installations photovoltaïques propres
- Consommation d'énergie efficace lors de la fabrication : éclairage LED
- Réparabilité, longévité et qualité : 15 ans de garantie sur les produits de série made in Germany
- Recyclabilité : nos produits sont en grande partie composés d'aluminium, d'acier ou de bois et peuvent être directement envoyés au processus de recyclage.
- Conditions de travail socialement acceptables dans la production : salaires équitables, égalité entre les sexes
- Emballage économique et recyclable : pas d'utilisation de polystyrène, utilisation prédominante de bois et de carton, faible proportion de plastique.
- Pas de risque pour la santé des utilisateurs
