Montagewagen für Ladebalken mit Zentralfeststellung und Anschlägen
Spezifikationen
Informationen
- Plattformbreite (PFB): 800 mm
- Plattformlänge (PFL): 1.800 mm
- Oberkante Plattform 1: (PFH1): 1.500 mm
- Oberkante Plattform 2: (PFH2) 484 mm
- Podestbelag: Holz-Siebdruck
- Fahrwerk: ZBS 2-2
- 2 Lenkrollen (Ø 160 mm) durch Fuß-Bedienhebel bedienbar
- 2 Lenkrollen (Ø 160 mm) mit Richtungsfeststeller
- Fuß-Bedienhebel mittig
- Gesamtbelastung: 500 kg
Kundenwunsch und Aufgabe
Im spezialisierten Bereich der Montage von Rolltoren an LKW-Kofferaufbauten stellte sich unser Kunde vor die Herausforderung, einen Montagewagen zu entwickeln, der sowohl die Effizienz der Montagearbeiten steigert als auch ein ergonomisches und sicheres Arbeitsumfeld für die Mitarbeiter schafft. Besonders wichtig war dabei eine Lösung, die eine Zentralfeststellung für optimale Stabilität und Manövrierbarkeit bietet, ohne die Flexibilität des Wagens einzuschränken. Ziel war es, einen Wagen zu konstruieren, der nicht nur die ergonomischen und sicherheitstechnischen Anforderungen erfüllt, sondern auch eine hohe Funktionalität und Anpassungsfähigkeit an die spezifischen Bedingungen der Montageumgebung bietet. Die Aufgabe war demnach, einen Montagewagen für Ladebalken zu entwerfen, der stabil, zuverlässig und normgerecht ist und dabei die Arbeitsbedingungen für das Personal verbessert.
- Montagewagen für Ladebalken mit Zentralfeststellung für die Rolltor-Montage an LKW-Koffern
- Ergonomisches und sicheres Arbeiten für die Mitarbeiter
- Stabile, zuverlässige und normgerechte Konstruktion
Unsere Lösung
Montagewagen-Konzept

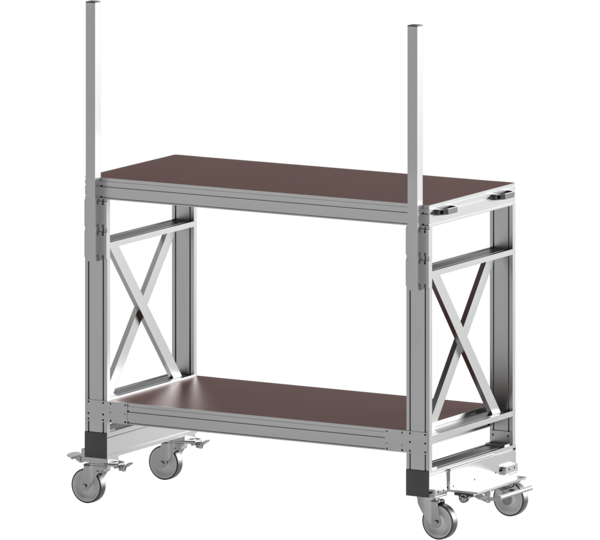

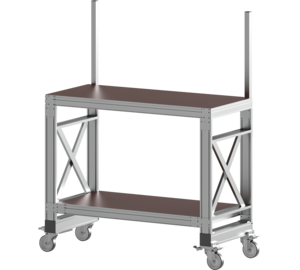

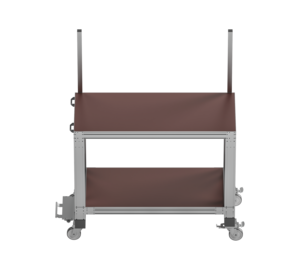

Wir haben einen Montagewagen entwickelt, der ideal auf die Bedürfnisse der Rolltor-Montage an LKW abgestimmt ist. Der Wagen besteht aus zwei Ablageflächen und einem innovativen Fahrwerk mit Zentralfeststellung. Er bietet einen Verstellbereich der unteren Plattform von 90 mm, um eine flexible Nutzung zu ermöglichen, und ist mit zwei Handgriffen für den einfachen Transport ausgestattet. An einer Längsseite des Wagens wurden zudem zwei zusätzliche Anschläge mit einer Länge von jeweils ca. 800 mm montiert, um die Ladebalken sicher zu positionieren.
Technische Daten und Sicherheitsmerkmale
Die Plattform des Wagens hat eine Breite von 800 mm und eine Länge von 1800 mm. Die Höhe der oberen Plattform liegt bei 1500 mm und die der unteren bei ca. 480 mm. Der Belag besteht aus robustem Holz-Siebdruck. Das Fahrwerk umfasst zwei durch einen Fuß-Bedienhebel steuerbare Lenkrollen sowie zwei Lenkrollen mit Richtungsfeststellern, die alle einen Durchmesser von 160 mm haben. Der Wagen ist auf eine Gesamtbelastung von 500 kg ausgelegt.
Fazit
Der Montagewagen für Ladebalken mit Zentralfeststellung und Anschlägen stellt eine optimale Lösung für die spezifischen Anforderungen der LKW Koffer Rolltor-Montage dar. Durch seine ergonomische Konstruktion, die hohe Funktionalität und die Einhaltung von Sicherheitsstandards bietet der Wagen einen klaren Mehrwert für das Montagepersonal und trägt wesentlich zur Effizienz und Arbeitssicherheit bei.
