Spezifikationen
Verbindungsart
Winkelverbindung
Material
Druckguss
Gewicht/Stück
59 g
Nutgröße
8 mm
Maß A
40 mm
Maß B
40 mm
Maß C
40 mm
Maß D
5 mm
Geschäftsbereich
MUNK Profiltechnik
Bestell-Nr.
930205
Informationen

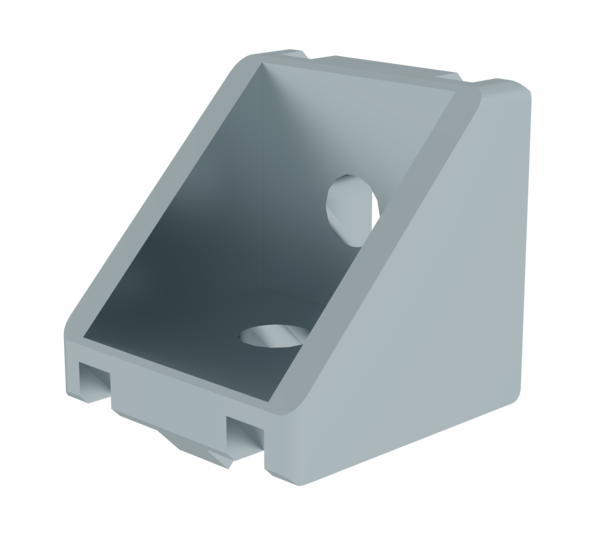

- Profilwinkel für Profil 40
- Zur Verbindung von Profilen untereinander
- Besonders gut geeignet zur nachträglichen Profilmontage
Sichere 90°-Verbindungen für Profilbaukästen – wahlweise für Nut 6 in 30-mm-Profilen oder Nut 8 in 40-mm-Profilen.
Schlüsselvorteile
- Universell einsetzbar: Passend für alle MUNK Konstruktionsprofile 30 × 30 mm (Nut 6) oder 40 × 40 mm (Nut 8) – ideal für rechtwinklige Rahmen, Gestelle und Schutzeinhausungen.
- Nachrüstfreundlich: Einschwenkbar in offene Nuten; perfekt für Erweiterungen ohne Demontage ganzer Baugruppen.
- Robust & langlebig: Druckgusskörper mit 5-mm-Wandstärke für hohe Klemmkräfte und dauerhafte Winkeltreue.
- Saubere Optik: Innenliegende Schrauben verdecken Befestigungspunkte und sorgen für glatte Außenseiten.
Typische Anwendungen
- Maschinenrahmen: Aussteifen von 30- bzw. 40-mm-Profilen ohne Schweißarbeiten.
- Schutz- & Prüf-Einhausungen: Schneller Aufbau stabiler 90°-Rahmen mit Glas- oder Gitterfüllungen.
- Montagetische & Arbeitsplätze: Nachträgliches Ergänzen von Ablagen, Leitblechen oder Schwenkarmen.
- Transportgestelle: Verwindungssteife Eckverbindungen bei Routenzug-Wagen und Ladungsträgern.
Montagehinweis
Nutenstein (nicht enthalten) einschieben oder einschwenken, Eckwinkel aufsetzen, Schraube (nicht enthalten) mit Innensechskant anziehen – fertig. Die Verbindung bleibt lösbar und kann jederzeit versetzt oder erweitert werden.
- Profilwinkel für Profil 40
- Zur Verbindung von Profilen untereinander
- Besonders gut geeignet zur nachträglichen Profilmontage
Lieferumfang
- Eckwinkel: 1 x
Vergleichstabelle
| Produktbezeichnung | Eckwinkel 30x30 mm Profil 40 | Eckwinkel 40x40 mm Gr. 8 Profil 40 |
|---|---|---|
| Verbindungsart | Winkelverbindung | Winkelverbindung |
| Material | Druckguss | Druckguss |
| Gewicht/Stück | 23 g | 59 g |
| Nutgröße | 6 mm | 8 mm |
| Maß A | 30 mm | 40 mm |
| Maß B | 30 mm | 40 mm |
| Maß C | 30 mm | 40 mm |
| Maß D | 5 mm | 5 mm |
| Geschäftsbereich | MUNK Profiltechnik | MUNK Profiltechnik |
| Bestell-Nr. | 930207 | 930205 |
Technische Änderungen und Preisänderungen vorbehalten. Maß- und Gewichtsangaben in ca.-Werten. Haftung für Irrtum und Fehler ausgeschlossen. Abbildungen ähnlich, manche Abbildungen zeigen Sonderausstattung. Vorschaubilder stehen stellvertretend für eine Produktfamilie und können optisch daher vom konkret gesuchten Produkt abweichen, u.a. bei Stufenanzahl oder Material.
