Sondergerüst fahrbar
Spezifikationen
Informationen
- Plattformlänge: je ca. 1.500 / 1.800 mm (8 Stück)
- Plattformbreite: ca. 750 mm
- Plattformhöhe: max. 4.095 mm
- Plattform höhenverstellbar mittels zwei Handkurbeln im Raster 280 mm
- Höhe Seitenrahmen: 4.600 mm
- Gesamthöhe: 5.700 mm
- Belag: Holz Siebdruck
- Fahrwerk: Hochwertige, lenkbare Rollen mit Feststeller
- Flächenlast: 150 kg/m²
- Gesamtbelastung: 300 kg
- Stufenbelastung: 150 kg
Kundenwunsch und Aufgabe

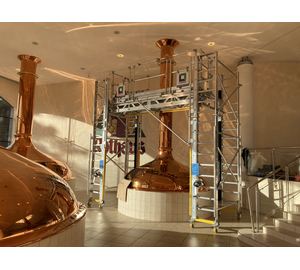

Ein großes Brauereiunternehmen stand vor der Herausforderung, ein spezialisiertes Gerüstsystem für Wartungs- und Reinigungsarbeiten an verschiedenen Braukesseln zu entwickeln. Die Anforderungen umfassten ein fahrbares Sondergerüst, das flexibel an unterschiedliche Kesselkonturen angepasst werden kann und dabei sowohl ergonomisches als auch sicheres Arbeiten ermöglicht. Besonders im Fokus standen die Modularität des Aufbaus in verschiedenen Längen und die normgerechte Ausführung, um eine Vielzahl von Aufgaben, wie das Reinigen und Polieren der Braukessel, effizient zu unterstützen. Das Gerüst sollte zudem eine hohe Stabilität und Zuverlässigkeit aufweisen und von mehreren Mitarbeitern gleichzeitig genutzt werden können.
- Sondergerüst fahrbar für verschiedene Braukessel
- Modularer Aufbau in verschiedenen Längen
- Ergonomisches und sicheres Arbeiten
- Stabile, zuverlässige und normgerechte Ausführung
Unsere Lösung
Sondergerüst-Konzept

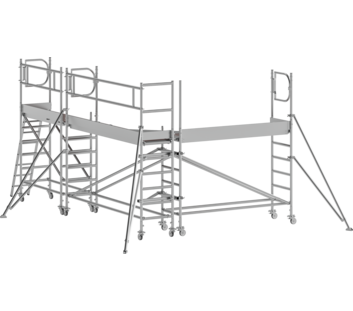

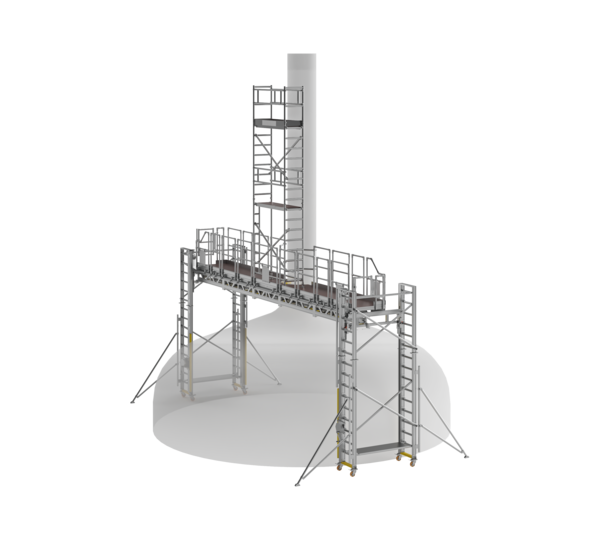

Das entwickelte Sondergerüst besteht aus zwei Gerüstteilen, die mittels Verbindungsplattformen flexibel kombiniert werden können. Jedes Gerüstteil umfasst zwei Seitenrahmenteile und eine 5-teilige Traversenkonstruktion auf zwei Ebenen. Die Plattformlänge ist variabel und passt sich an unterschiedliche Braukesselgrößen an, mit insgesamt acht anklemmbaren Plattformen (je Gerüst vier Stück) von je 1500 / 1800 mm Länge und beidseitig steckbarem Geländer.
Konturanpassung und Sicherheitsmerkmale

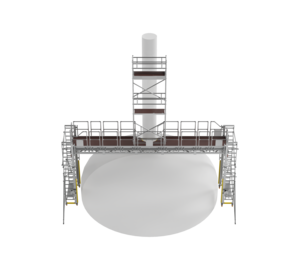

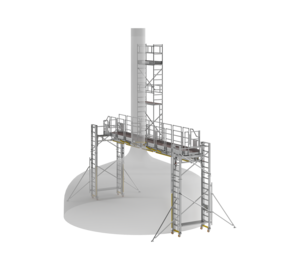

Zur optimalen Anpassung an die Braukesselkonturen verfügt das Gerüst über vier Sonderplattformen (je Gerüst zwei) mit Anfahrschutz und verschließbaren Blechen für zusätzliche Sicherheit. Die Konturanpassung ist mit einem orangen Schutzschlauch versehen, und am Unterrahmen sorgt ein gelb/schwarzer Kantenschutz für zusätzliche Sicherheit. Für Arbeiten am Rohr der Braukessel wird ein modifiziertes Standardgerüst verwendet.
Technische Daten und Flexibilität
Die Plattformen haben eine Breite von ca. 1050 mm und sind höhenverstellbar, mit einer maximalen Plattformhöhe von ca. 4000 mm. Die Seitenrahmen messen 4600 mm in der Höhe, was eine Gesamthöhe des Gerüsts von ca. 5100 mm ergibt. Der Belag besteht aus Holzsiebdruck, und das Gerüst ist mit hochwertigen lenkbaren Rollen mit Feststeller ausgestattet.
Belastungskapazitäten
Das Gerüst ist für eine Flächenlast von 150 kg/m² und eine Gesamtbelastung von 300 kg ausgelegt, mit einer Stufenbelastung von 150 kg.
Fazit
Das Sondergerüst fahrbar bietet eine maßgeschneiderte und flexible Lösung für die vielfältigen Anforderungen in der Brauerei. Mit seiner ergonomischen Konstruktion, hohen Anpassungsfähigkeit und Sicherheitsmerkmalen erfüllt es nicht nur die spezifischen Bedürfnisse der Brauerei, sondern trägt auch wesentlich zur Effizienz und Arbeitssicherheit bei der Wartung und Pflege der Braukessel bei.
