Spezifikationen
Profilart
Konstruktionsprofil
Länge max.
6 m
Material
Aluminium
Profilmaß X
40 mm
Profilmaß Y
40 mm
Gewicht pro Meter
1560 g/m
Nutgröße
8 mm
Nutenanzahl
4
Ix Flächenträgheitsmoment
96331
Iy Flächenträgheitsmoment
96331
Querschnittsfläche FL
573,32 mm²
Oberflächenbeschaffenheit
Aluminium eloxiert
Eloxal
Hell E6/EV1
Endenausführung
Gesägt
Kernlochdurchmesser
M12
Bestell-Nr.
930102
Informationen
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm

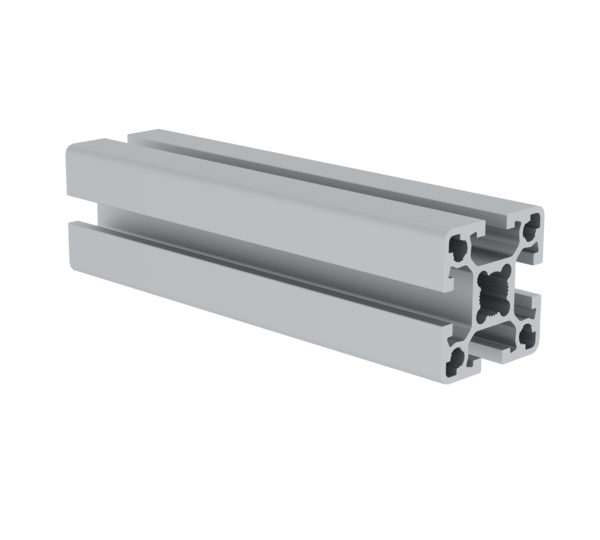

Modulare Präzision trifft auf robuste Tragkraft! Das MUNK Aluminium-Profil 40 × 40 mm ist die kraftvolle Basis für tragende Konstruktionen – wahlweise hell eloxiert (E6/EV1) oder natur unbehandelt, je nach Design- und Korrosionsschutzanforderung.
Mehr Tragkraft bei kompakten Abmessungen
- Außenmaß 40 × 40 mm, Gewicht 1,560 kg/m – vereint hohe Stabilität mit platzsparender Bauweise.
- Symmetrische Flächenträgheitsmomente Ix = Iy = 96331 cm⁴ erlauben belastbare Rahmen in alle Richtungen.
- Vier 8-mm-T-Nuten nehmen kräftige Verbindungselemente und Paneele sicher auf.
Universell anschlussfähig & schnell montiert
- Durchgängiger M12-Kernkanal sorgt für hochfeste Schraubverbindungen ohne Schweißen.
- Profile werden millimetergenau bis 6 m Länge zugesägt und kommen montagefertig an – kein Verschnitt, keine Nacharbeit.
Oberfläche nach Wahl
- Hell eloxiert: dauerhafter Korrosionsschutz und hochwertige Optik für Sichtgestelle.
- Natur unbehandelt: kosteneffiziente Lösung für abgeschirmte oder temporäre Aufbauten.
Typische Einsatzfelder
- Maschinengestelle: Vibrationsfeste Aufnahme für Bearbeitungszentren.
- Fördertechnik-Rahmen: Gleichmäßige Lastverteilung bei dynamischen Kräften.
- Prüfstände & Messvorrichtungen: Präzise, spielfreie Aufbauten für reproduzierbare Ergebnisse.
-
Produktionslinien: Modulare Erweiterung über alle vier T-Nuten.
Entdecken Sie das MUNK Aluminium-Profil 40 × 40 mm – Ihr stabiles Fundament für anspruchsvolle Industriekonstruktionen, das heute überzeugt und morgen flexibel mitwächst.
- Unternehmenszertifizierung: ISO 9001
- Unternehmenszertifizierung: ISO 14001
- Unternehmenszertifizierung: EN 1090
- Unternehmenszertifizierung: EcoVadis
- RoHS
- REACH
- Die MUNK Group arbeitet mit einem Code of Conduct
- Das Lieferkettengesetz findet aufgrund unserer Größe keine Anwendung
- Die verwendeten Materialien sind der technischen Spezifikation aufgeführt
- Ressourcenschonende Herstellung: eigene Photovoltaik-Anlagen
- Energieeffizienter Verbrauch bei der Herstellung: LED-Beleuchtung
- Reparaturfähigkeit, Langlebigkeit und Qualität: 15 Jahre Garantie auf Serienprodukte made in Germany
- Recyclingfähigkeit: Unsere Produkte bestehen zum größten Teil aus Aluminium, Stahl oder Holz und können direkt dem Recyclingprozess zugeführt werden.
- Sozialverträgliche Arbeitsbedingungen in der Produktion: faire Löhne, Gleichberechtigung zwischen den Geschlechtern
- Sparsame und recyclingfähige Verpackung: Kein Einsatz von Styropor, überwiegend Nutzung von Holz und Pappe, geringe Anteile von Kunststoff
- Keine gesundheitliche Belastung der Anwenderinnen und Anwender
Lieferumfang
- Aluminium-Profil, zugesägt auf die gewünschte Länge (max. 6 m): 1 x
Vergleichstabelle
| Produktbezeichnung | Aluminium-Profil 40x40 mm eloxiert Gr. 8 | Aluminium-Profil 40x40 mm Natur Gr. 8 |
|---|---|---|
| Profilart | Konstruktionsprofil | Konstruktionsprofil |
| Länge max. | 6 m | 6 m |
| Material | Aluminium | Aluminium |
| Profilmaß X | 40 mm | 40 mm |
| Profilmaß Y | 40 mm | 40 mm |
| Gewicht pro Meter | 1560 g/m | 1560 g/m |
| Nutgröße | 8 mm | 8 mm |
| Nutenanzahl | 4 | 4 |
| Ix Flächenträgheitsmoment | 96331 | 96331 |
| Iy Flächenträgheitsmoment | 96331 | 96331 |
| Querschnittsfläche FL | 573,32 mm² | 573,32 mm² |
| Oberflächenbeschaffenheit | Aluminium eloxiert | Aluminium Natur |
| Eloxal | Hell E6/EV1 | ohne |
| Endenausführung | Gesägt | Gesägt |
| Kernlochdurchmesser | M12 | M12 |
| Bestell-Nr. | 930102 | 930100 |
Technische Änderungen und Preisänderungen vorbehalten. Maß- und Gewichtsangaben in ca.-Werten. Haftung für Irrtum und Fehler ausgeschlossen. Abbildungen ähnlich, manche Abbildungen zeigen Sonderausstattung. Vorschaubilder stehen stellvertretend für eine Produktfamilie und können optisch daher vom konkret gesuchten Produkt abweichen, u.a. bei Stufenanzahl oder Material.
