Spezifikationen
Profilart
Konstruktionsprofil
Länge max.
6 m
Material
Aluminium
Profilmaß X
40 mm
Profilmaß Y
80 mm
Gewicht pro Meter
2840 g/m
Nutgröße
8 mm
Nutenanzahl
6
Ix Flächenträgheitsmoment
183900 cm4
Iy Flächenträgheitsmoment
653453 cm4
Querschnittsfläche FL
1053,59 mm²
Oberflächenbeschaffenheit
Aluminium eloxiert
Eloxal
Hell E6/EV2
Endenausführung
Gesägt
Kernlochdurchmesser
M12
Bestell-Nr.
930103
Informationen
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm

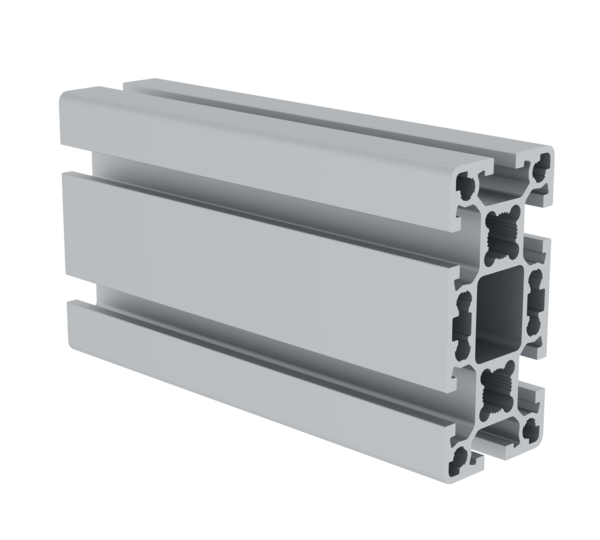

Modulare Präzision trifft auf maximale Biegesteifigkeit! Das MUNK Aluminium-Profil 40 × 80 mm ist die kraftvolle Lösung für weitspannende Konstruktionen – wahlweise hell eloxiert (E6/EV2) oder natur unbehandelt, mit sechs 8-mm-T-Nuten für vielseitige Anbaumöglichkeiten.
Höchste Tragkraft bei schlanker Bauweise
- Asymmetrische Außenmaße 40 × 80 mm, Gewicht 2,840 g/m – optimales Verhältnis von Stabilität zu Materialaufwand.
- Extreme Flächenträgheitsmomente Ix = 183900 cm⁴, Iy = 653453 cm⁴ ermöglichen große Spannweiten ohne Durchbiegung.
- Sechs 8-mm-T-Nuten bieten maximale Flexibilität für Paneele, Führungen und Anbauteile.
Professionelle Verbindungstechnik
- Durchgängiger M12-Kernkanal gewährleistet hochfeste Schraubverbindungen für tragende Hauptrahmen.
- Profile werden millimetergenau bis 6 m Länge zugesägt – montagebereit ohne Materialverschnitt.
- Kraftschlüssige T-Nut-Verbindungen eliminieren Schweißarbeiten und ermöglichen schnelle Umbauten.
Oberfläche nach Anwendung
- Hell eloxiert: dauerhafter Korrosionsschutz und repräsentative Optik für Sichtbereiche.
- Natur unbehandelt: wirtschaftliche Lösung für Grundrahmen oder verkleidete Konstruktionen.
Typische Einsatzfelder
- Portalkrane & Ausleger: Maximale Ix-Steifigkeit für große Spannweiten ohne Zwischenstützen.
- Maschinenportale: Vibrationsfeste Grundrahmen für Bearbeitungszentren und Roboterzellen.
- Förderanlagen-Hauptträger: Hohe Dauerfestigkeit bei dynamischen Lasten.
- Schutzverglasungen: Sichere Aufnahme großflächiger Paneele über alle T-Nuten.
Entdecken Sie das MUNK Aluminium-Profil 40 × 80 mm – Ihr stabiles Fundament für anspruchsvolle Weitspann-Konstruktionen, das heute große Lasten trägt und morgen flexibel erweitert werden kann.
- Konstruktionsprofil aus Aluminium
- Schraubkanalprofil mit T-Nut
- Für stabile, vielseitige Konstruktionen
- Einfache Montage
- Flexibel einsetzbar
- Optische und funktionale Zusatznutzen
- Eloxal hell
- Verschiedene Längen bis 6000 mm
Lieferumfang
- Aluminium-Profil, zugesägt auf die gewünschte Länge (max. 6 m): 1 x
Vergleichstabelle
| Produktbezeichnung | Aluminium-Profil 40x80 mm eloxiert Gr. 8 | Aluminium-Profil 40x80 mm Natur Gr. 8 |
|---|---|---|
| Profilart | Konstruktionsprofil | Konstruktionsprofil |
| Länge max. | 6 m | 6 m |
| Material | Aluminium | Aluminium |
| Profilmaß X | 40 mm | 40 mm |
| Profilmaß Y | 80 mm | 80 mm |
| Gewicht pro Meter | 2840 g/m | 2840 g/m |
| Nutgröße | 8 mm | 8 mm |
| Nutenanzahl | 6 | 6 |
| Ix Flächenträgheitsmoment | 183900 cm4 | 183900 cm4 |
| Iy Flächenträgheitsmoment | 653453 cm4 | 653453 cm4 |
| Querschnittsfläche FL | 1053,59 mm² | 1053,59 mm² |
| Oberflächenbeschaffenheit | Aluminium eloxiert | Aluminium Natur |
| Eloxal | Hell E6/EV2 | ohne |
| Endenausführung | Gesägt | Gesägt |
| Kernlochdurchmesser | M12 | M12 |
| Bestell-Nr. | 930103 | 930101 |
Technische Änderungen und Preisänderungen vorbehalten. Maß- und Gewichtsangaben in ca.-Werten. Haftung für Irrtum und Fehler ausgeschlossen. Abbildungen ähnlich, manche Abbildungen zeigen Sonderausstattung. Vorschaubilder stehen stellvertretend für eine Produktfamilie und können optisch daher vom konkret gesuchten Produkt abweichen, u.a. bei Stufenanzahl oder Material.
